搖臂鉆床變速齒輪箱，包括箱體、主動軸和分動軸，所述主動軸下端的主動齒輪與第一聯動齒輪嚙合，第一聯動齒輪與第二聯動齒輪嚙合，第二聯動齒輪與第一從動軸上的第一從動齒輪嚙合，其特征是：所述第一從動軸和另外第二從動軸上端分別伸出箱體上部的中間支承座，且第一從動軸上端和第二從動軸上端分別設有相互嚙合并可更換的變速齒輪，第二從動軸下端的第二從動齒輪與第三聯動齒輪上齒盤嚙合，第三聯動齒輪下齒盤與各分動軸上的分動齒輪嚙合。它通過更換兩變速齒輪，改變兩個變速齒輪的齒數來實現輸出動力的分動軸變速，并且結構簡單。

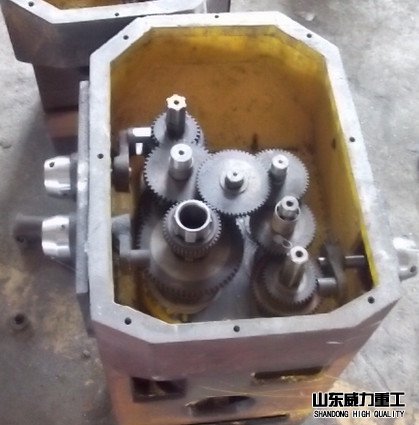

搖臂鉆齒輪箱內部結構圖

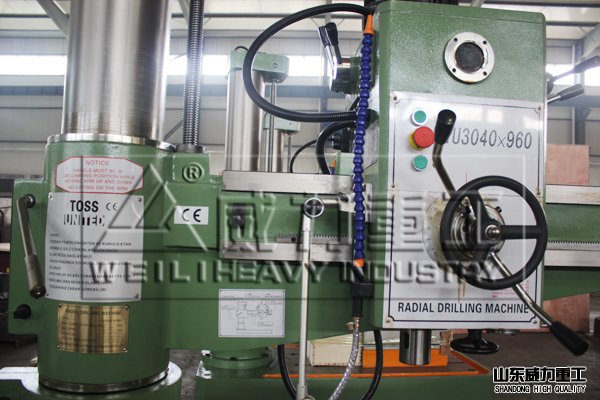

搖臂鉆變速是靠變速齒輪箱內的齒輪，變換速比來達到變速的，變速箱有兩種控制方法，一種是用變速手柄改變齒輪撥叉位置來變速，另一種是液控撥叉來變速的，前者不好變速是手柄不能使撥叉到位，后者原因多一點，有液壓泵不打壓，液壓油多少，管路堵塞，液壓缸不工作，手動液壓閥故障。
搖臂鉆變速齒輪箱與齒輪組,通過變速可以得到9到12個不同的旋轉速度。齒輪變化是通過兩個扇形齒輪安裝在外面和叉,這是取決于情況下左邊的手柄操作。我們可以很容易的知道后原則找到問題發生的地方,一般都是叉太硬導致骨折,然后不能改變。
另一個原因可能是聯合滑動齒輪接觸太硬,導致齒輪軸上卡住了!最后將無法改變。
修理維護方法的樹干分開,把起落架放下來取代內部彈簧和圓的珍珠,在齒輪嚙合位移量不應超過5%的寬度。和改變叉,在觀察的滑動軸承是否光滑,如果兩端的軸是結束所有的問題將被取代,樹干內部基本上可以解決所有的問題。
